一、概述

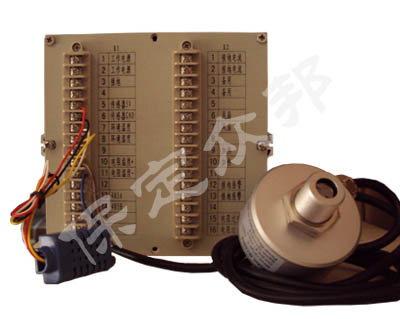

电阻柜智能监测保护装置可监测接地电阻柜多个参数,可记录单相接地时间、电阻片温度、接地电流大小、环境温湿度,并能记录接地次数,同时具有通讯接口,满足了变电站可无人职守的发展要求,使系统运行的安全可靠性得到了很大提高.
二、功能及特点
1、保存三十条近期发生的故障信息,失电后数据不丢失.
2、硬件看门狗电路防止死机现象发生.
3、故障发生时,能显示故障报告.
4、通讯接口可将相关信息传给上级监控系统.
5、当检测到接地电流大于所设置的报警电流值时,装置发出报警信号.
6、CT变比可设,人机接口操作简单方便,全中文菜单,显示信息丰富直观.
7、可选配加热器和风机,根据柜内温湿度自动启动加热器或风机.
三、技术参数
1、技术参数
工作电源：AC/DC220V（如有特殊要求请在订货时说明）,功耗≤20W.
通讯接口：RS485,波特率1200～9600bps.
通讯规约：内置MODBUS.
2、环境要求
户内使用,通风应良好.
环境温度：-20℃ ～ +60℃.
相对湿度：小于90%,表面无凝露.
大气压力：80 ～ 110Kpa.
海拔高度：< 2000m .
周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等.
安装地点具有防风、防雨、防尘设施.
四、通信
1、本装置可提供RS485通讯接口.波特率可设为1200、2400、4800、9600.
2、 MODBUS规约
采用 RS485 通讯：1 位起始位,8 位数据位,无校验;1 位停止位,波特率1200bps-9600bps可设, RTU 方式,设备地址可自行设置(1～255),发送全为十六进制形式.
