一、概述
数显电流电压表是一种经济型的数字式仪表,主要用于对电气线路中电流、电压等进行实时测量与指示,也可与各种具有线性模拟信号输出的电量、非电量变送器配合使用,并指示出其一次回路中的电量或非电量值,具有测量精度、稳定性好、读数直观、抗干扰性能力强等特点,可广泛用于各种电压等级的城乡变电站、发电厂、企/事业单位变配电室、智能大厦、小区、冶金、石化、机场、铁路、港口、医院、学校、市政等诸多领域.是原指针式仪表的理想换代产品.
二、特点
数显电压电流表具有如下特点
1、量程****,性能可靠.
2、双积分A/D转换,抗干扰能力强.
3、国际标准DIN设计.
三、主要技术指标
（执行标准GB/14913-94）
性能
|
指标
|
工作电源
|
工作电源AC220V±10%
50~60Hz（特殊可定做）
|
功耗
|
＜3W
|
过量程显示
|
di一位显示“1”或“-1”
后三位全部显示
|
工作温度
|
0~±50℃
|
显示字高
|
LED0.36”、0.5”0.56”、0.8”、1.0”
|
重量
|
300g~1500g
|
测量速率
|
约2.5次/秒
|
显示
|
1999
|
湿度
|
85%以下
|
四、安装尺寸
仪表外形
|
外形尺寸
|
开孔尺寸
|
安装总长
|
宽（D）
|
高（B）
|
宽（A）
|
高（C）
|
120方形（42）
|
120
|
120
|
111
|
111
|
80
|
96方形
|
96
|
96
|
91
|
91
|
80
|
72方形
|
72
|
72
|
67
|
67
|
80
|
48方形
|
48
|
48
|
45
|
45
|
80
|

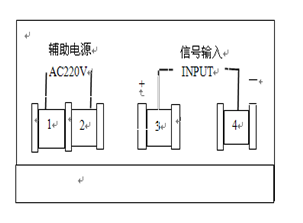

五、安装说明及接线方式
根据仪表尺寸在上表中选择对应的安装开孔尺寸,在安装屏上开一个孔,将仪表嵌入孔内,两个夹持件放入仪表壳体的夹持槽内用手推紧即可.（详见图1）
六、使用及注意事项
1、 通电前请确认辅助电源、输入信号、接线是否正确.
2、 仪表预热20分钟以上才能****测量.
3、 仪表不应受到敲击、碰撞和剧烈振动,使用环境应符合技术要求.
七、包装贮存
1、 仪表及其附件在包装条件下应贮存在通风干燥处、避免受潮和腐蚀气体的侵蚀.
2、 高贮存温度不超过+70℃,低贮存温度不低于-40℃,相对湿度≤85%.
3、 长时间存放未使用时,请每三个月通电一次，不少于4小时.
4、 长时间保存就避开直射光线,易存放在-10~70℃.
